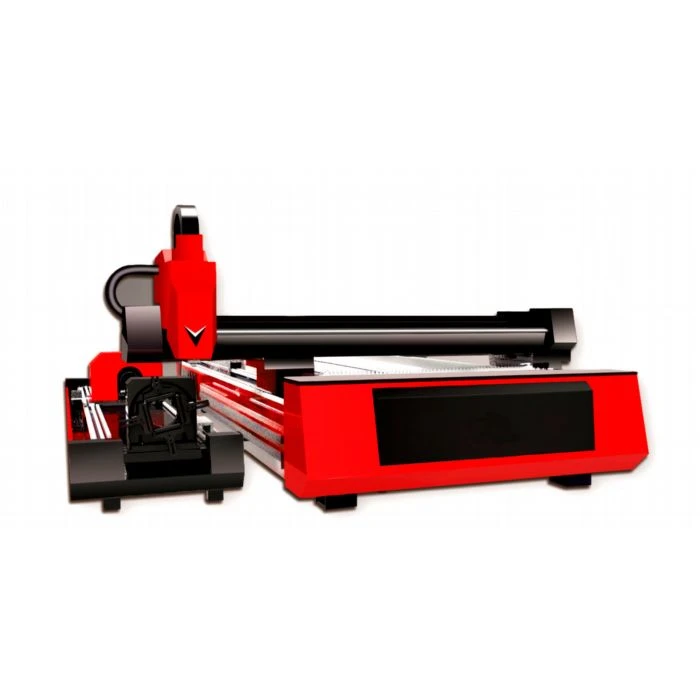

লেজার কাটার মেশিন পদ্ধতিতে সাধারণত একটি লেজার জেনারেটর, একটি (বাহ্যিক) বিম ট্রান্সমিশন উপাদান, একটি ওয়ার্কবেঞ্চ (মেশিন টুল), একটি মাইক্রোকম্পিউটার সংখ্যাসূচক নিয়ন্ত্রণ মন্ত্রিসভা, একটি কুলার এবং একটি কম্পিউটার (হার্ডওয়্যার এবং সফটওয়্যার) থাকে।
1) মেশিন টুলের প্রধান মেশিন অংশ: লেজার কাটার মেশিনের মেশিন অংশ, যান্ত্রিক অংশ যা X, Y, এবং Z অক্ষের চলাচল বুঝতে পারে, কাটার কাজের প্ল্যাটফর্ম সহ। এটি ওয়ার্কপিসটি কেটে রাখার জন্য ব্যবহৃত হয় এবং এটি নিয়ন্ত্রণ প্রোগ্রাম অনুসারে সঠিকভাবে এবং সঠিকভাবে সরাতে পারে, সাধারণত একটি সার্ভো মোটর দ্বারা চালিত হয়।
2) লেজার জেনারেটর: একটি ডিভাইস যা একটি লেজার আলোর উৎস তৈরি করে। লেজার কাটার উদ্দেশ্যে, ইয়াগ সলিড-স্টেট লেজার ব্যবহার করা কয়েকটি উপলক্ষ্য ছাড়া, তাদের অধিকাংশই উচ্চতর বৈদ্যুতিক-অপটিক্যাল রূপান্তর দক্ষতা এবং উচ্চতর আউটপুট পাওয়ার সহ CO2 গ্যাস লেজার ব্যবহার করে। যেহেতু লেজার কাটার জন্য উচ্চ রশ্মির মান প্রয়োজন, সমস্ত লেজার কাটার জন্য ব্যবহার করা যাবে না। গাউসিয়ান মোড 1500W এর কম, লো-অর্ডার মোড কার্বন ডাই অক্সাইড লেজার 100W-3000W এবং 3000W এর উপরে মাল্টিমোডের জন্য উপযুক্ত।
3) বাইরের অপটিক্যাল পাথ: রিফ্র্যাক্টিভ মিরর, লেজারকে প্রয়োজনীয় দিক নির্দেশনা দিতে ব্যবহৃত হয়। রশ্মির পথকে ত্রুটি থেকে রক্ষা করার জন্য, সমস্ত আয়না অবশ্যই একটি সুরক্ষামূলক আবরণ দ্বারা সুরক্ষিত থাকতে হবে এবং লেন্সগুলিকে দূষণ থেকে রক্ষা করার জন্য একটি পরিষ্কার ইতিবাচক চাপ প্রতিরক্ষামূলক গ্যাস চালু করতে হবে। ভাল পারফরম্যান্স সহ লেন্সগুলির একটি সেট একটি বিমকে বিন্দু বিন্দু বিন্দুতে একটি অসীম ছোট জায়গায় ফোকাস করবে। সাধারণত, 5.0 ইঞ্চি ফোকাল দৈর্ঘ্যের একটি লেন্স ব্যবহার করা হয়। 7.5 ইঞ্চি লেন্স শুধুমাত্র মোটা উপকরণ> 12mm এর জন্য ব্যবহৃত হয়।
4) সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা: X, Y, Z অক্ষের গতিবিধি বুঝতে মেশিন টুল নিয়ন্ত্রণ করুন এবং লেজারের আউটপুট শক্তি নিয়ন্ত্রণ করুন।
5) নিয়ন্ত্রিত বিদ্যুৎ সরবরাহ: লেজার, সিএনসি মেশিন টুল এবং পাওয়ার সাপ্লাই সিস্টেমের মধ্যে সংযুক্ত। বহিরাগত পাওয়ার গ্রিড থেকে হস্তক্ষেপ রোধে প্রধানত ভূমিকা পালন করে।
)) মাথা কাটা: এতে প্রধানত গহ্বর, ফোকাসিং লেন্স হোল্ডার, ফোকাসিং লেন্স, ক্যাপাসিটিভ সেন্সর এবং অক্জিলিয়ারী গ্যাস অগ্রভাগের মতো অংশ রয়েছে। কাটিং হেড ড্রাইভিং ডিভাইসটি প্রোগ্রাম অনুযায়ী Z অক্ষ বরাবর কাটার মাথা চালানোর জন্য ব্যবহৃত হয় এবং এটি একটি সার্ভো মোটর এবং একটি স্ক্রু বা গিয়ার এবং অন্যান্য ট্রান্সমিশন যন্ত্রাংশ নিয়ে গঠিত।
7) অপারেটিং টেবিল: পুরো কাটিং ডিভাইসের কাজ প্রক্রিয়া নিয়ন্ত্রণ করতে ব্যবহৃত হয়।
8) ওয়াটার চিলার: লেজার জেনারেটর ঠান্ডা করতে ব্যবহৃত হয়। লেজার এমন একটি যন্ত্র যা বৈদ্যুতিক শক্তিকে হালকা শক্তিতে রূপান্তর করে। উদাহরণস্বরূপ, একটি CO2 গ্যাস লেজারের রূপান্তর হার সাধারণত 20%, এবং অবশিষ্ট শক্তি তাপে রূপান্তরিত হয়। লেজার জেনারেটরকে স্বাভাবিকভাবে কাজ করার জন্য শীতল জল অতিরিক্ত তাপ দূর করে। চিলার বাহ্যিক আলোর পথ প্রতিফলক এবং মেশিন টুলের ফোকাসিং মিরর ঠান্ডা করে যাতে স্থিতিশীল বিম ট্রান্সমিশন মান নিশ্চিত করা যায় এবং অতিরিক্ত তাপমাত্রার কারণে লেন্স বিকৃত বা ভাঙা থেকে কার্যকরভাবে প্রতিরোধ করা যায়।
9) গ্যাস সিলিন্ডার: লেজার কাটার মেশিন সহ মাঝারি গ্যাস সিলিন্ডার এবং সহায়ক গ্যাস সিলিন্ডার, লেজার দোলনের জন্য শিল্প গ্যাসের পরিপূরক এবং কাটিয়া মাথার জন্য সহায়ক গ্যাস সরবরাহ করতে ব্যবহৃত হয়।
10) এয়ার কম্প্রেসার, এয়ার স্টোরেজ ট্যাংক: সংকুচিত বায়ু সরবরাহ এবং সঞ্চয় করুন।
11) এয়ার কুলিং ড্রায়ার, ফিল্টার: লেজার জেনারেটর এবং বিম পাথে পরিষ্কার এবং শুষ্ক বায়ু সরবরাহ করতে ব্যবহৃত হয় যাতে পাথ এবং প্রতিফলক স্বাভাবিকভাবে কাজ করে।
12) বায়ুচলাচল ধুলো সংগ্রাহক: প্রক্রিয়াকরণের সময় উৎপন্ন ধোঁয়া এবং ধূলিকণা বের করুন এবং ফিল্টারিং চিকিত্সা করুন, যাতে নিষ্কাশন গ্যাস স্রাব পরিবেশ সুরক্ষা মান পূরণ করে।
13) স্ল্যাগ স্রাব মেশিন: প্রক্রিয়াকরণের সময় উৎপন্ন অবশিষ্টাংশ এবং স্ক্র্যাপগুলি সরান।
