কো লেজার স্ক্যান হেড
video

কো লেজার স্ক্যান হেড

কো লেজার স্ক্যান হেড এটি লেজার মার্কিং মেশিনের একটি গুরুত্বপূর্ণ উপাদান আনুষাঙ্গিক, যা ম্যাপিংয়ের উচ্চ দক্ষতার বৈশিষ্ট্য, ভাল গ্রাফিক নির্ভুলতা এবং কোনও বিকৃতি রয়েছে, যা লেজার চিহ্নিতকরণের গুণমান এবং গতি ব্যাপকভাবে উন্নত করে।
Send Inquiry
Product Introduction

কো লেজার স্ক্যান হেড

পণ্য বিবরণ



কো লেজার স্ক্যান হেড, যা গ্যালভো স্ক্যানার বা গ্যালভানোমিটার স্ক্যানার হিসাবেও পরিচিত, কো -লেজার চিহ্নিতকরণ বা খোদাইয়ের সিস্টেমগুলির একটি মূল উপাদান। এটি দ্রুত এবং সুনির্দিষ্টভাবে চলমান আয়না দ্বারা খোদাই করা উপাদানের উপর লেজার মরীচি সঠিকভাবে পুনর্নির্দেশের জন্য দায়ী। এই স্ক্যানারগুলি বিশেষত কো -লেজারগুলির সাথে কাজ করার জন্য ডিজাইন করা হয়েছে, যা সাধারণত কাঠ, এক্রাইলিক, গ্লাস, কাগজ, চামড়া এবং আরও অনেক কিছুর মতো চিহ্নিত এবং খোদাইয়ের জন্য ব্যবহৃত হয়।







CO₂ লেজার স্ক্যানের মাথাগুলি নিম্নলিখিত প্রধান উপাদানগুলি নিয়ে গঠিত:

গ্যালভানোমিটার মোটর

 এই মোটরগুলি বৈদ্যুতিক সংকেতগুলিকে যান্ত্রিক গতিতে রূপান্তর করে আয়নাগুলির অবস্থান নিয়ন্ত্রণ করে। উচ্চ-মানের গ্যালভানোমিটার মোটরগুলি দ্রুত এবং সুনির্দিষ্ট আন্দোলন সক্ষম করে, ফলস্বরূপ দ্রুত খোদাইয়ের গতি এবং উন্নত নির্ভুলতা তৈরি করে।

আয়না

 স্ক্যান হেডের আয়নাগুলি উপাদানটিতে লেজার বিমটি প্রতিফলিত এবং পরিচালনা করার জন্য দায়ী। এগুলি এমন একটি উপাদান দিয়ে তৈরি করা উচিত যা কো -লেজার তরঙ্গদৈর্ঘ্যের জন্য সাধারণত সোনার বা ডাইলেট্রিক লেপ দিয়ে, কো₂ লেজারগুলির সাথে যুক্ত শক্তির স্তরগুলি বজায় রাখার জন্য অত্যন্ত প্রতিফলিত হয়।

লেন্স

 স্ক্যান হেডের অভ্যন্তরের লেন্সগুলি উপাদানটিতে লেজার মরীচিটি যথাযথভাবে ফোকাস করার জন্য দায়ী, যার ফলে পরিষ্কার এবং নির্ভুল চিহ্ন বা খোদাই করা হয়। এই প্রযুক্তিটি আমাদের স্বাচ্ছন্দ্য এবং নির্ভুলতার সাথে বিস্তৃত উপকরণগুলিতে সুন্দর এবং জটিল নকশাগুলি তৈরি করতে সক্ষম করে।

ইলেক্ট্রনিক্স নিয়ন্ত্রণ করুন

 নিয়ন্ত্রণ ইলেকট্রনিক্স কার্যকরভাবে লেজার চিহ্নিতকরণ সিস্টেমের গুরুত্বপূর্ণ উপাদানগুলির মধ্যে যেমন গ্যালভো স্ক্যানার, লেজার উত্স এবং নিয়ন্ত্রণ সফ্টওয়্যারগুলির মধ্যে যোগাযোগের সুবিধার্থে।

বৈশিষ্ট্য


 কো -লেজার স্ক্যান হেডে দুর্দান্ত সামগ্রিক পারফরম্যান্স সহ কম ড্রিফট, উচ্চ অবস্থানের নির্ভুলতা এবং নির্ভরযোগ্য এবং স্থিতিশীল অপারেশন রয়েছে। এটি বিভিন্ন তরঙ্গদৈর্ঘ্য এবং পাওয়ার স্তরের লেন্সগুলি সমন্বিত করতে পারে এবং দীর্ঘমেয়াদী সিস্টেমের স্থিতিশীলতা নিশ্চিত করে অ্যাপ্লিকেশন প্রয়োজনীয়তার বেশিরভাগই পূরণ করতে পারে।



 CO₂ লেজার স্ক্যান হেড কঠোর উপাদান পরিদর্শন করে এবং একটি পরিপক্ক উত্পাদন প্রক্রিয়া ব্যবহার করে। দোলন মিরর সিস্টেমটি একটি উচ্চতর নির্ভুলতা এবং উচ্চ-গতির সার্ভো কন্ট্রোল সিস্টেম যা একটি ড্রাইভিং বোর্ড এবং উচ্চ-গতির দোলক মোটর নিয়ে গঠিত, যা মূলত লেজার চিহ্নিতকরণ, লেজার অভ্যন্তরীণ খোদাই, স্টেজ লাইটিং কন্ট্রোল, লেজার পাঞ্চিং এবং আরও অনেক কিছুর জন্য ব্যবহৃত হয়। এটি একটি সামঞ্জস্যযোগ্য চিহ্নিতকরণ পরিসীমা, দ্রুত প্রতিক্রিয়া সময়, উচ্চ চিহ্নিতকরণের গতি এবং অপটিক্যাল পাথের ভাল সিলিং পারফরম্যান্সকে গর্বিত করে। নিবন্ধটির একটি ইতিবাচক স্বর বজায় রাখা এবং নেতিবাচক সামগ্রী এড়ানো উচিত।

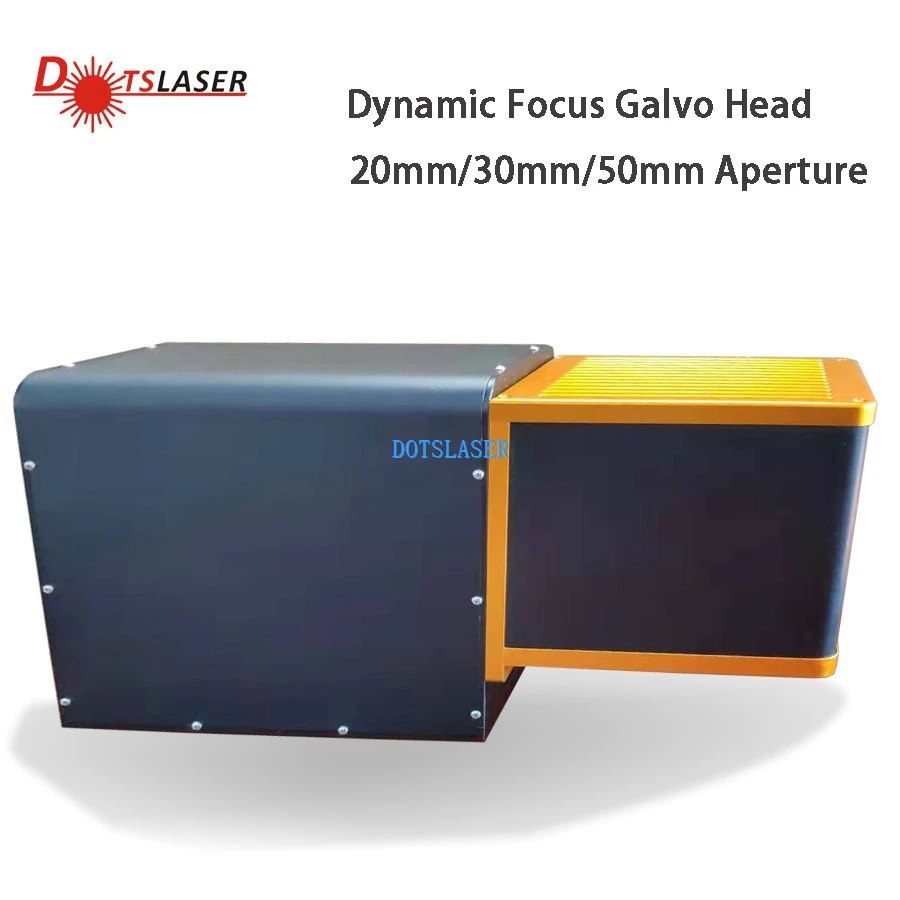

Dynamic galvo head


পণ্য পরামিতি

লেজার টাইপ 10600nm আরএফ কো2লেজার উত্স
কাজের ক্ষেত্র 300 × 300 মিমি ~ 1200 × 1200 মিমি
ইনপুট মরীচি আকার 2.5 ~ 10 মিমি
এক্স এবং ওয়াই অক্ষগুলি অ্যাপারচার আকার আয়না 20 মিমি/30 মিমি/50 মিমি
লাইন চিহ্নিত করার গতি 8 এর চেয়ে কম বা সমান, 000 মিমি/এস
অবস্থান গতি 1 00, 00 মিমি/এস
লেখার গতি 125 সিপিএস
পদক্ষেপ প্রতিক্রিয়া সময় (সম্পূর্ণ স্কেলের 1%) 940 ইউএস
পদক্ষেপ প্রতিক্রিয়া সময় (সম্পূর্ণ স্কেলের 10%) 1500 ইউএস
ট্র্যাকিং ত্রুটি সময় 440 ইউএস এর চেয়ে কম বা সমান
ত্রুটি এবং নির্ভুলতা লিনিয়ারিটি 99.9%
পুনরাবৃত্তিযোগ্যতা (আরএমএস) < 8μrad
ত্রুটি অর্জন < 5 mmrad
জিরো অফসেট < 5 mmrad
8 ঘন্টা ধরে দীর্ঘমেয়াদী প্রবাহ < 0। 5 এমআরএডি
স্কেল ড্রিফ্ট < 40ppm/ ডিগ্রি
জিরো ড্রিফ্ট < 15μrad/ ডিগ্রি
প্যাকেজিং বিশদ রফতানি কাঠের কেস বা আপনার প্রয়োজনীয়তা অনুসারে
ওয়ারেন্টি 1 বছর
বিক্রয় পরে পরিষেবা সরবরাহ করা অনলাইন সমর্থন



শক্তি এবং সংকেত



ইনপুট ভোল্টেজ ± 24 ভিডিসি
বর্তমান রেট 4A
ইন্টারফেস সিগন্যাল
ডিজিটাল Xy 2-100
যন্ত্রপাতি স্ক্যান কোণ ± 12.5 ডিগ্রি



কিভাবে একটি CO₂ লেজার স্ক্যান হেড নির্বাচন করবেন?

 কোনও কো লেজার স্ক্যান হেড নির্বাচন করার সময়, আপনার প্রকল্পের নির্দিষ্ট প্রয়োজনীয়তার উপর ভিত্তি করে স্ক্যানিং গতি, নির্ভুলতা এবং অ্যাপারচার আকারের মতো বিষয়গুলি বিবেচনা করুন। অতিরিক্তভাবে, আপনার লেজার সিস্টেম এবং নিয়ন্ত্রণ সফ্টওয়্যারটির সাথে সামঞ্জস্যতা মসৃণ অপারেশনের জন্য প্রয়োজনীয়। শেষ অবধি, একটি নামী ব্র্যান্ড চয়ন করা আপনার কো -লেজার চিহ্নিতকরণ বা খোদাই সিস্টেমের জন্য গুণমান, নির্ভরযোগ্যতা এবং দীর্ঘায়ু নিশ্চিত করতে পারে।



 কো লেজার স্ক্যান হেড এটি লেজার মার্কিং মেশিনের একটি গুরুত্বপূর্ণ উপাদান আনুষাঙ্গিক, যা ম্যাপিংয়ের উচ্চ দক্ষতার বৈশিষ্ট্য, ভাল গ্রাফিক নির্ভুলতা এবং কোনও বিকৃতি রয়েছে, যা লেজার চিহ্নিতকরণের গুণমান এবং গতি ব্যাপকভাবে উন্নত করে। এটি স্ক্যানিং গতির একটি নতুন স্তর অর্জন করে এবং অবস্থানের নির্ভুলতার পুনরাবৃত্তি করে। সেরা ফোকাস গুণমান এবং স্থিতিশীল প্রক্রিয়া পরামিতিগুলির গ্যারান্টি দিতে আমরা সমস্ত অপটিক্যাল উপাদানগুলি সুনির্দিষ্টভাবে অনুকূলিত এবং কমিশন করি।

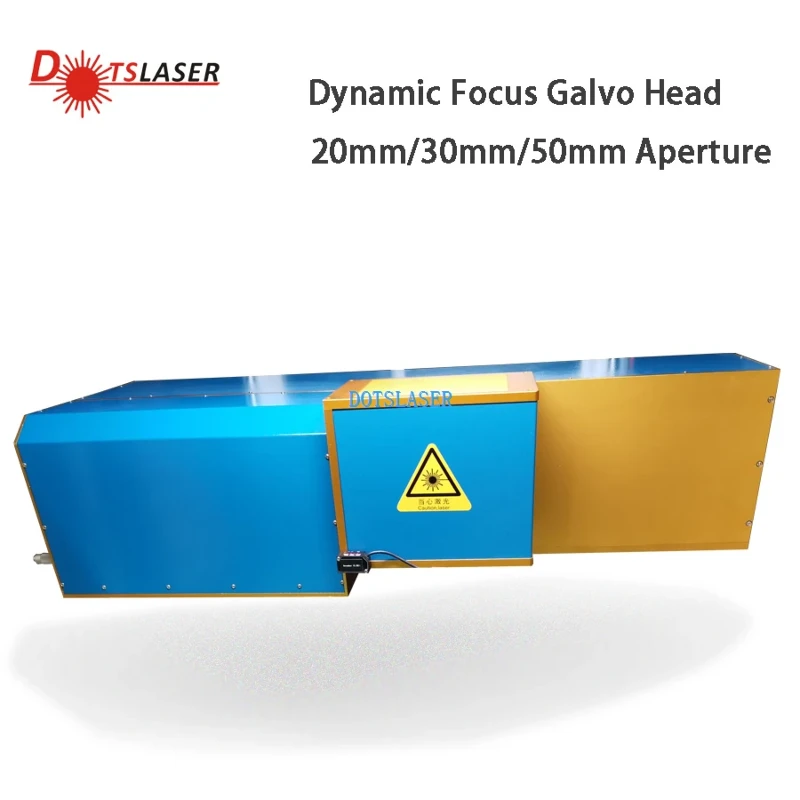

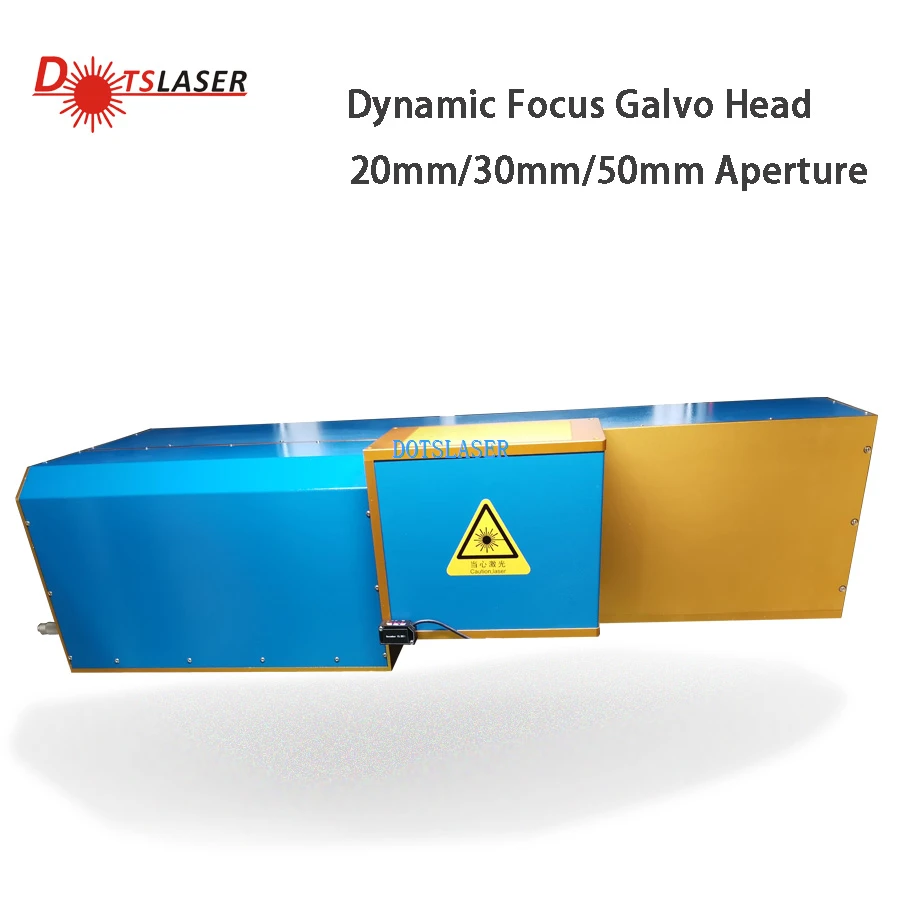

Dynamic galvo head-4


1। গুণমানের নিশ্চয়তা এবং বিক্রয়-পরবর্তী পরিষেবা

 সরঞ্জামগুলির ওয়্যারেন্টি সময়কাল 12 মাস হবে যেহেতু সরঞ্জামগুলি গ্রাহকরা ব্যবহার করেন, ইনস্টলেশন এবং ডিবাগিং সম্পন্ন হয় এবং সরঞ্জামগুলি দাবিদার দ্বারা গৃহীত হয়। ডটস্লেজার পণ্যটির পরে বিক্রয়কর্মের কাজের জন্য অত্যন্ত গুরুত্ব দেয়, একবার পণ্যটি ব্যবহারকারীর কাছে পৌঁছে দেওয়া হলে, সংস্থাটি তাত্ক্ষণিকভাবে ব্যবহারকারী পরে বিক্রয় পরিষেবা ফাইলটি প্রতিষ্ঠিত করে এবং নিয়মিত ব্যবহারকারীর পণ্য ব্যবহারের স্থিতি ট্র্যাক করে, সমস্তটির উত্তর দেয় এবং উত্তর দেয় ব্যবহারকারীর সমস্যা, সরঞ্জাম ব্যর্থতা সম্পর্কে ব্যবহারকারীর বিজ্ঞপ্তি তথ্য পেয়েছে, সংস্থার কর্মীরা 2 ঘন্টার মধ্যে দ্রুত প্রতিক্রিয়া জানাতে পারে। যদি টেলিফোনের গাইডেন্সটি সমস্যা সমাধান করা কঠিন হয় তবে আমাদের সংস্থার প্রযুক্তিগত কর্মীরা সহায়তা প্রদানের জন্য 24 ঘন্টার মধ্যে গ্রাহক সাইটে আসতে পারেন।



2। ইনস্টলেশন এবং ডিবাগিং

 মেশিন ইনস্টলেশনের আগে, আমাদের কারখানাটি আপনাকে একটি বেসিক স্ট্রাকচার ইনস্টলেশন ফাইল সরবরাহ করবে, সেখানে আপনাকে ভাল প্রয়োজন 2 সপ্তাহ বিতরণ করবে, ডটস্লেজারের ইঞ্জিনিয়াররা আপনার সাইটে উপস্থিত হবে এবং আবার মেশিনটি পরিদর্শন করবে। সমস্ত শর্তগুলি সরঞ্জামগুলির ইনস্টলেশন এবং কমিশনিং প্রয়োজনীয়তা পূরণ করে, সরঞ্জামগুলি সময়মতো পরিবহন করবে। সরঞ্জামগুলির ইনস্টলেশন এবং কমিশনিং সময় প্রায় পাঁচ কার্যদিবস, প্রথম তিন দিন সিস্টেমের ব্যবহারের সাথে সংযুক্ত থাকে এবং পরিষেবা প্রকল্পের পরে সিস্টেমটি কার্যকর হয়। ইঞ্জিনিয়ার পরের দুই দিনের মধ্যে বেসিক রক্ষণাবেক্ষণ পদ্ধতি এবং সরঞ্জামগুলির সাধারণ অপারেটিং বৈশিষ্ট্যগুলিতে যোগ্য অপারেটরদের প্রশিক্ষণ দেবেন



3 ... পরিষেবা সমর্থন

 ওয়ারেন্টি পিরিয়ড চলাকালীন সিস্টেমের কোনও অংশ নিয়ে যদি কোনও সমস্যা থাকে তবে ডটস্লেজার ভাল প্রশিক্ষিত পরিষেবা ইঞ্জিনিয়াররা সেলফোন কল সরবরাহ করতে বা সাইটে পরিষেবা শুরু করতে প্রস্তুত, যদি ওয়্যারেন্টি সময়কালে মেশিনটির কোনও সমস্যা থাকে তবে দয়া করে আমাদের সাথে সরাসরি যোগাযোগ করুন আর!
